سقف وافل چیست و نکات اجرا سقف وافل ؟

سقف وافل یکی از انواع سقف‌های سازه‌ای بتنی است که به دلیل طراحی شبکه‌ای و حذف بتن غیرضروری، هم سبک‌تر است و هم مقاومت بالاتری دارد. سقف وافل با استفاده از قالب‌های خاصی اجرا می‌شود که بعد از گیرش بتن، ظاهری مانند وافل (شبکه‌ای) به خود می‌گیرد. دلیل اصلی محبوبیت آن در سال‌های اخیر، کاهش مصرف بتن و فولاد، اجرای سریع، خیز کمتر و عملکرد سقف وافل در پروژه‌های عمرانی است.

این سیستم سازه‌ای به‌ویژه برای دهانه‌های بلند، فضاهای بزرگ مثل پارکینگ‌ها و مراکز تجاری، یا ساختمان‌هایی با نیاز به باربری بالا بسیار کارآمد محسوب می‌شود. در بررسی میزان بتن مصرفی در سقف وافل مشاهده می‌شود که به دلیل حذف بتن اضافه، هزینه و وزن کاهش چشمگیری دارد.

انواع سقف وافل

• سقف وافل یک‌طرفه: بار به یک جهت منتقل می‌شود.
• سقف وافل دوطرفه: بار به دو جهت منتقل شده و برای دهانه‌های بزرگ‌تر بسیار مناسب است.

نکته کاربردی: اگر در پروژه‌تان نیاز به دهانه‌هایی بالای ۸ متر دارید یا می‌خواهید تیرریزی حذف شود، سقف وافل بهترین گزینه است چون بدون تیر اجرا می‌شود و سطح زیرین سقف هم صاف و قابل استفاده برای دکوراسیون یا اجرای سقف کاذب است. ما با تیمی مجرب و مصالح استاندارد، آماده اجرای پروژه‌های شما هستیم. برای مشاوره رایگان، استعلام قیمت یا خرید قالب وافل با شرکت بتن یزد تماس بگیرید.

مزایا و معایب سقف وافل

سقف وافل به‌عنوان یک تکنولوژی نوین در صنعت ساختمان، هم مزایای قابل‌توجهی دارد و هم محدودیت‌هایی که باید قبل از اجرا یا بتن‌ریزی سقف وافل به آن‌ها توجه شود. در ادامه مهم‌ترین مزایا و معایب این سیستم را کاربردی و خلاصه بررسی می‌کنیم:

مزایای سقف وافل:

• کاهش مصرف بتن و میلگرد: طراحی شبکه‌ای باعث حذف بتن غیرسازه‌ای شده و هزینه‌ها کاهش می‌یابد. (در بررسی میزان بتن مصرفی در سقف وافل این موضوع به‌خوبی مشخص است.)
• دهانه‌های بلند بدون تیر: مناسب برای فضاهای بزرگ مانند پارکینگ‌ها، سالن‌های همایش و سوله‌ها.

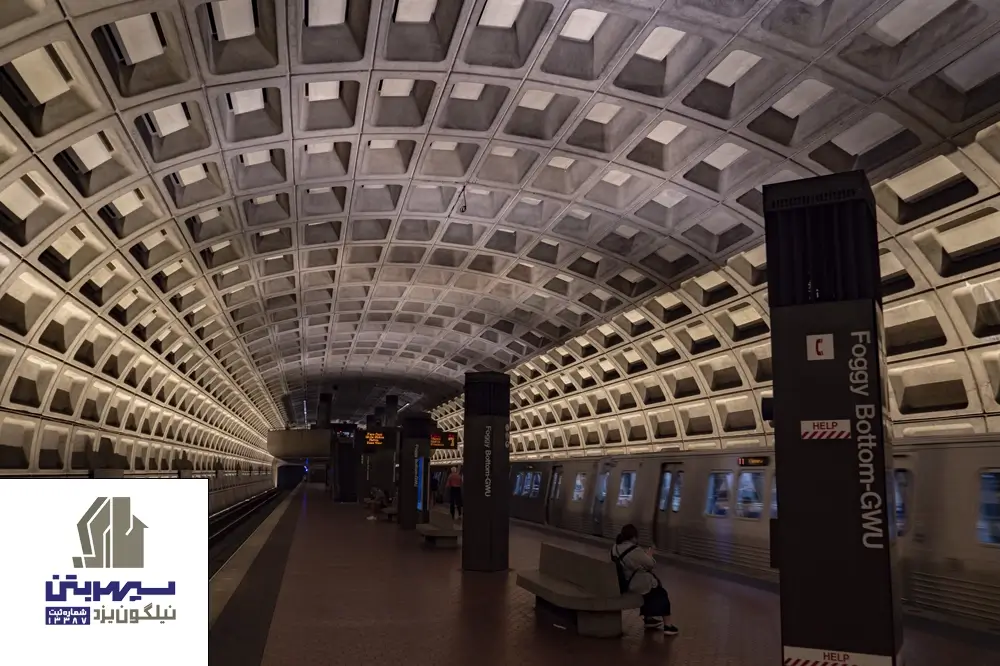

• ظاهر زیبا و مدرن: سطح زیر سقف به صورت شطرنجی و منظم است و در پروژه‌های لوکس بدون سقف کاذب نیز استفاده می‌شود.
• خیز کمتر و عملکرد بهتر در برابر لرزه: سیستم باربری دوطرفه در سقف وافل دوطرفه باعث پایداری بیشتر می‌شود. (برخی پروژه‌ها حتی به دلیل خیز منفی سقف وافل نتایج بهتری از نظر تغییر شکل به دست آورده‌اند.)
• سرعت اجرای بالا: با استفاده از قالب‌های قابل حمل، روند اجرا تسریع می‌شود و نیروی انسانی کمتری نیاز است. نیاز است.

معایب سقف وافل:

• هزینه اولیه تهیه قالب‌ها: قالب‌های وافل قیمت بالایی دارند، اما برای پروژه‌های متراژ بالا توجیه اقتصادی دارند. (در برخی پروژه‌ها لازم است قبل از شروع، یک آنالیز قیمت سقف وافل دقیق انجام شود.)
• نیاز به دقت بالا در اجرا: کوچک‌ترین اشتباه در تنظیم قالب یا محاسبه بتن سقف وافل ممکن است منجر به نقص در سازه شود.
• غیرقابل استفاده در پلان‌های نامنظم: در پروژه‌هایی با فرم معماری پیچیده یا منحنی، طراحی وافل ممکن است دشوار یا پرهزینه باشد.طراحی وافل ممکن است دشوار یا پرهزینه باشد.

اگر پروژه شما متراژ بالایی دارد یا به دنبال صرفه‌جویی در اسکلت و اجرای سقف‌های وسیع بدون تیر هستید، با انتخاب یک پیمانکار اجرای سقف وافل متخصص می‌توانید از مزایای این نوع سقف حداکثر بهره را ببرید. برای دریافت مشاوره یا استعلام قیمت سقف وافل و همچنین امکان خرید سقف وافل، با کارشناسان ما در تماس باشید.

نحوه اجرا سقف وافل ؛ مراحل گام به گام

بتن‌ریزی سقف وافل به‌دلیل شکل خاص قالب‌ها و نحوه انتقال بار، نیاز به دقت بیشتری نسبت به سقف‌های معمولی دارد. یکی از موارد مهمی که باید در نظر گرفته شود، وزن هر متر مربع سقف وافل است. این عامل تأثیر مستقیمی بر کیفیت و استحکام دارد. در ادامه مراحل اجرایی این سیستم به همراه نکات کلیدی برای جلوگیری از خطاهای رایج بررسی می‌شود:

1. آماده‌سازی قالب وافل و شمع‌بندی

در ابتدا زیرسازی و داربست‌بندی طبق نقشه انجام می‌شود. شمع‌ها باید روی سطح مستحکم و تراز قرار بگیرند. قالب‌های وافل (پلاستیکی یا پلی‌اتیلنی) با فواصل دقیق چیده می‌شوند. تراز بودن قالب‌ها حیاتی است، چون هرگونه شیب ناخواسته می‌تواند خیز مثبت یا خیز منفی سقف وافل ایجاد کند. در این مرحله، وزن هر متر مربع سقف وافل با توجه به نوع قالب و مصالح انتخابی باید در محاسبات اولیه منظور شود.

2. آرماتوربندی با رعایت پوشش بتن

شبکه میلگرد پایینی بسته می‌شود، سپس خرپاها و مش بالایی قرار می‌گیرند. رعایت پوشش حداقل ۲.۵ سانتی‌متر اطراف میلگرد الزامی است. میزان بتن مصرفی در سقف وافل با توجه به نحوه آرماتوربندی و تراکم میلگرد متغیر خواهد بود.

3. روغن‌کاری قالب‌ها برای جلوگیری از چسبندگی بتن

برای جلوگیری از چسبندگی بتن، تمام سطوح داخلی قالب‌ها باید با روغن قالب مرغوب پوشانده شوند.

4. بتن‌ریزی مرحله‌ای و هم‌زمان با ویبره

بتن‌ریزی از یک گوشه آغاز و به‌صورت یکپارچه ادامه می‌یابد. اسلامپ مناسب حدود ۱۰ تا ۱۵ سانتی‌متر است. در این مرحله، محاسبه بتن سقف وافل اهمیت بالایی دارد تا مقدار بتن دقیقاً مطابق طراحی مصرف شود.

5. تسطیح و پرداخت سطح بتن

سطح بتن با شمشه یا ماله تسطیح می‌شود. در پروژه‌های لوکس می‌توان از ماله پروانه‌ای برای سطحی صاف‌تر استفاده کرد.

6.عمل‌آوری بتن (Curing)

در هفته اول سطح بتن باید همواره مرطوب نگه داشته شود. در تابستان آب‌پاشی مکرر و در زمستان جلوگیری از یخ‌زدگی ضروری است.

7. زمان مناسب برای باز کردن قالب‌ها

قالب‌های کناری پس از ۳ تا ۷ روز باز می‌شوند. قالب‌های مرکزی فقط زمانی آزاد می‌شوند که مقاومت بتن حداقل ۷۰٪ مقدار طراحی را کسب کرده باشد.

نکات اجرایی مهم:

• در پروژه‌هایی با خیز منفی سقف وافل، باید این موضوع از ابتدا در قالب‌بندی لحاظ شود.

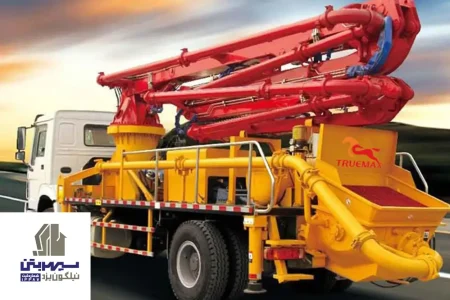

• استفاده از بتن پمپ‌شده باعث سرعت و یکنواختی بیشتر می‌شود.
• در پروژه‌های بزرگ، اجرای نمونه آزمایشی و تست بتن پیش از شروع کار توصیه می‌شود.
• نوع بتن (معمولی یا سبک) بر میزان بتن مصرفی در سقف وافل و همچنین وزن نهایی تأثیرگذار است.

در نهایت، وزن هر متر مربع سقف وافل و میزان بتن مصرفی در سقف وافل باید دقیقاً بر اساس نقشه‌های اجرایی محاسبه شوند تا کیفیت سازه و ایمنی پروژه تضمین شود.

خیز منفی سقف وافل چیست؟

خیز منفی به معنی ایجاد یک انحنای بسیار جزئی و عمدی به سمت بالا در قالب‌بندی سقف است. این انحنا معمولاً بین ۵ تا ۱۰ میلی‌متر در هر متر طول ایجاد می‌شود تا بعد از وارد شدن وزن بتن، قالب، و بارهای زنده، سقف در نهایت کاملاً صاف شود. در محاسبات فنی و حتی محاسبه حجم بتن سقف وافل، این مقدار جزئی باید در نظر گرفته شود تا خطای اجرایی به حداقل برسد.

چگونه خیز منفی سقف وافل اجرا می‌شود؟

• در مرحله قالب‌بندی، شمع‌ها و داربست‌ها به‌صورت تدریجی با ارتفاع متفاوت بسته می‌شوند.
• معمولاً شمع‌های میانی چند میلی‌متر بالاتر از شمع‌های کناری تنظیم می‌شوند تا انحنا به سمت بالا ایجاد شود.
• مقدار خیز منفی توسط مهندس طراح محاسبه می‌شود و نباید به‌صورت تجربی یا چشمی اجرا شود، چون ممکن است موجب پُرز یا شکم‌دادگی سقف شود.

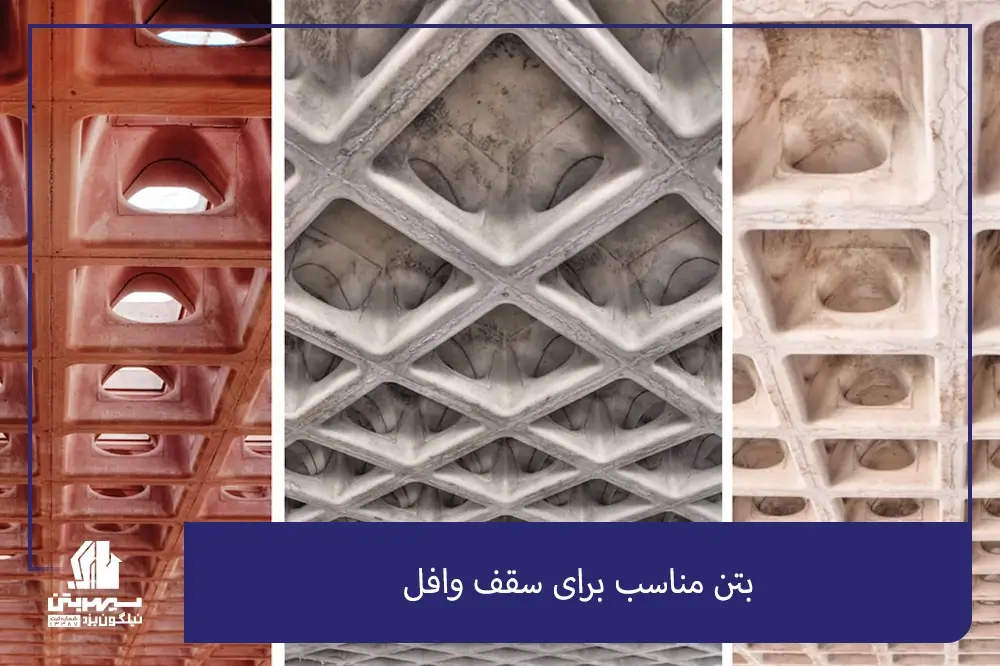

بتن مناسب برای اجرا سقف وافل

انتخاب نوع بتن در اجرای سقف وافل تأثیر زیادی در وزن سازه، هزینه تمام‌شده، و عملکرد نهایی دارد. دو گزینه رایج برای این نوع سقف عبارتند از بتن معمولی و بتن آهکی سبک. در این بخش، تفاوت‌ها، کاربردها و مزایای هر گزینه را بررسی می‌کنیم تا بتوانید تصمیم بهتری بگیریانتخاد.

انتخاب بتن معمولی برای سقف وافل

بتن معمولی ترکیبی از سیمان، شن، ماسه و آب است که در اغلب پروژه‌های ساختمانی استفاده می‌شود. این نوع بتن در سقف وافل هم کاربرد دارد و مزایای زیر را ارائه می‌دهد:

• مقاومت فشاری بالا
• دسترسی آسان به مصالح
• هزینه پایین‌تر نسبت به بتن سبک
• سازگاری کامل با قالب‌های وافل

انتخاب بتن آهکی سبک برای سقف وافل

بتن آهکی سبک از ترکیب سیمان، مصالح سبک (مانند پرلیت یا پوکه) و گاهی آهک ساخته می‌شود. وزن مخصوص آن کمتر از بتن معمولی است و برای کاهش بار مرده ساختمان گزینه بسیار مناسبی است.

مزایای بتن آهکی سبک در سقف وافل:

• کاهش وزن سقف (تا 25 درصد کمتر از بتن معمولی)
• افزایش سرعت اجرا به دلیل روانی بیشتر
• کاهش خیز نهایی سقف
• بهبود عملکرد لرزه‌ای ساختمان در زلزله

اما:

• هزینه تمام‌شده آن بیشتر است.
• نیاز به تجربه بیشتر در قالب‌بندی و ویبره دارد.
• گاهی مقاومت فشاری آن پایین‌تر است، پس باید با دقت طراحی شود.

برای اجرا سقف وافل کدام بتن را انتخاب کنیم؟

• اگر پروژه شما در منطقه با خطر لرزه‌ای بالاست، یا سقف وافل دو طرفه با دهانه بلند دارید، بتن آهکی سبک پیشنهاد می‌شود.
• اگر هدف، کاهش هزینه است و محدودیت وزن وجود ندارد، بتن معمولی کفایت می‌کند.

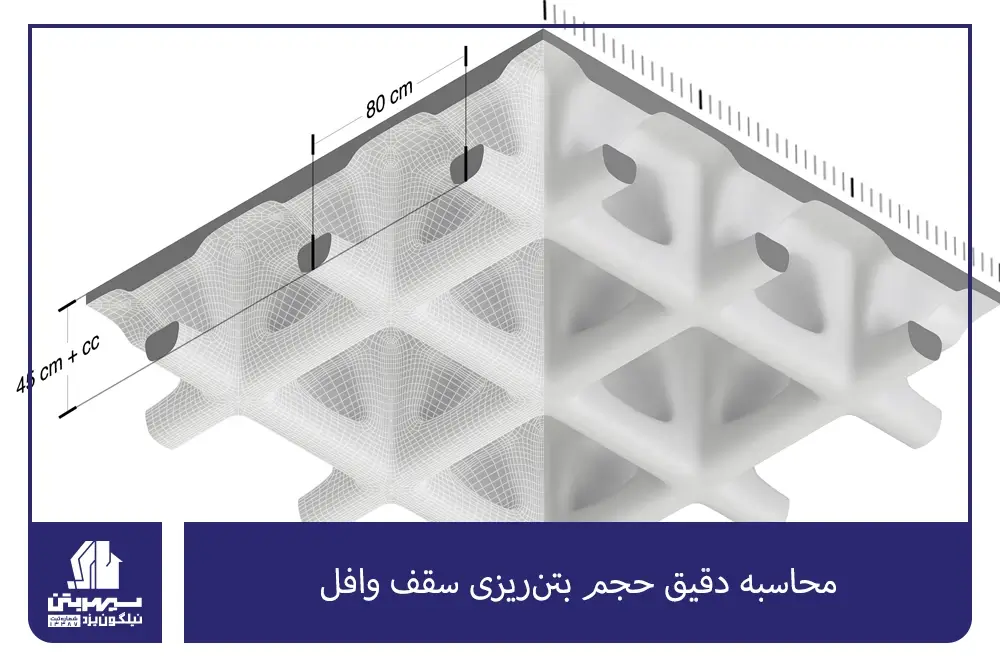

فرمول محاسبه حجم بتن‌ریزی سقف وافل

یکی از مهم‌ترین نکاتی که در برنامه‌ریزی پروژه‌های سقف وافل باید به آن توجه کرد، محاسبه دقیق حجم بتن مورد نیاز است. این محاسبه به شما کمک می‌کند تا سفارش بتن، حمل‌ونقل، زمان‌بندی و حتی هزینه‌ها را بهینه کنید. در این بخش، یک فرمول کاربردی و ساده برای محاسبه حجم بتن سقف وافل ارائه می‌کنیم.

اجزای اصلی حجم بتن سقف وافل

در یک سقف وافل، حجم بتن معمولاً از این قسمت‌ها تشکیل شده است:

• دال روی قالب‌ها (پوشش بالایی)
• تیرچه‌ها و پاشنه‌ها (بین قالب‌ها)
• شناژهای میانی یا پیرامونی (در صورت وجود)
• دیافراگم یا کتیبه‌های تقویتی

حجم بتن سقف وافل = (ضخامت دال بالایی × مساحت سقف) + حجم تیرچه‌ها + حجم کتیبه‌ها و شناژها

برای محاسبه به صورت تقریبی و سریع، می‌توان از مقدار میانگین 0.25 تا 0.35 مترمکعب بتن به ازای هر مترمربع سقف وافل استفاده کرد (بسته به نوع قالب و ضخامت سقف).

مثال کاربردی: فرض کنید سقف شما مساحتی برابر با 100 مترمربع دارد و نوع قالب وافل دوطرفه با دال بالایی به ضخامت 7 سانتی‌متر است.

1. حجم دال بالایی = 0.07 × 100 = 7 مترمکعب
2. حجم تیرچه‌ها و پرکننده‌ها (تقریبی) = حدود 18 مترمکعب
3. جمع کل بتن مورد نیاز ≈ 25 مترمکعب

نکته مهم:

• برای قالب‌های وافل با عمق بیشتر (مثلاً 30 سانتی‌متر)، حجم بتن به‌طور قابل‌توجهی افزایش می‌یابد.
• در پروژه‌های دقیق، مهندس سازه باید نقشه اجرایی را بررسی کرده و محاسبات را براساس ابعاد واقعی انجام دهد.

توصیه اجرایی:

قبل از سفارش بتن، همیشه حدود 5 تا 10 درصد بیشتر در نظر بگیرید تا در صورت خطا یا ریزش در حین اجرا دچار کمبود نشوید.

وزن هر متر مربع سقف وافل:

• وزن سقف وافل به طور معمول به نوع قالب‌ها، ضخامت بتن، و چیدمان شبکه میلگردها بستگی دارد. به‌طور کلی، وزن هر متر مربع سقف وافل می‌تواند در حدود ۱۵۰ تا ۲۰۰ کیلوگرم بر مترمربع باشد، اما این مقدار برای هر پروژه خاص می‌تواند متفاوت باشد.
• برای محاسبه دقیق‌تر، باید ضخامت دال (برای سقف وافل معمولاً بین ۱۰ تا ۲۰ سانتیمتر) و نوع آرماتوربندی را در نظر بگیرید.
• پیشنهاد می‌شود که برای هر متر مربع از سقف، مقدار بتن و آرماتور به‌دقت محاسبه شود تا میزان دقیق وزن بدست آید.

میزان بتن مصرفی در سقف وافل:

• میزان بتن مصرفی در سقف وافل به ضخامت و طراحی دال بستگی دارد. برای یک سقف وافل معمولی با ضخامت ۱۵ تا ۲۰ سانتیمتر، معمولاً میزان بتن مصرفی در هر متر مربع حدود ۰.۱۵ تا ۰.۲ مترمکعب است.
• به‌عنوان مثال، اگر پروژه‌ای در نظر دارید که مساحت آن ۱۰۰ مترمربع است و ضخامت سقف ۱۵ سانتیمتر باشد، می‌توانید میزان بتن مصرفی را به صورت زیر محاسبه کنید:

100m²×0.15m=15m³

• بنابراین، برای این پروژه، ۱۵ مترمکعب بتن مصرفی لازم خواهد بود.

نکاتی که در محاسبه دقیق حجم بتن‌ریزی سقف وافل باید بدانید

میزان بتن مصرفی در سقف وافل تنها به فرمول و مساحت ختم نمی‌شود؛ بلکه برای رسیدن به یک برآورد دقیق، اقتصادی و قابل اعتماد، باید نکات فنی و اجرایی خاصی را در نظر گرفت. در این بخش به مهم‌ترین مواردی می‌پردازیم که در برآورد دقیق میزان بتن مصرفی در سقف وافل نقش دارند.

1. نوع قالب وافل و ارتفاع آن
   • قالب‌های وافل معمولاً در ارتفاع‌های 20، 25 یا 30 سانتی‌متری تولید می‌شوند. هرچه ارتفاع قالب بیشتر باشد، حجم فضای خالی بیشتر و حجم بتن مصرفی کمتر خواهد بود. اما به همان نسبت، ضخامت دال و تیرچه‌ها نیز باید متناسب تنظیم شوند.
2. ضخامت دال بالایی
   • ضخامت لایه بتنی که روی قالب وافل ریخته می‌شود (دال فوقانی) معمولاً بین 5 تا 10 سانتی‌متر است. در محاسبات اولیه نباید این ضخامت نادیده گرفته شود، چون بخش قابل‌توجهی از حجم کل را تشکیل می‌دهد.
3. وجود کتیبه، شناژ یا دیافراگم
   • در بسیاری از پروژه‌ها، برای تقویت سقف یا اتصال بهتر به تیرها، شناژهای عرضی یا کتیبه‌هایی در سقف اجرا می‌شود. این قسمت‌ها گاهی حجم بتن را تا 15 درصد افزایش می‌دهند. بهتر است این موارد در نقشه اجرایی بررسی و جداگانه محاسبه شوند.
4. افت و پرتی هنگام اجرا
   • بخش کوچکی از بتن ممکن است به دلیل ریخت‌وپاش، چسبیدن به قالب یا باقی‌ماندن در شیلنگ‌ها هدر برود. پیشنهاد می‌شود حدود 5 تا 10 درصد حجم بتن به عنوان ضریب اطمینان به مقدار نهایی افزوده شود.
5. تنظیم خیز منفی در قالب‌بندی
   • اگر در پروژه خیز منفی در نظر گرفته شده باشد، ممکن است میزان بتن مصرفی در قسمت های میانی سقف وافل بیشتر شود. این افزایش معمولاً اندک است، اما در پروژه‌های بزرگ نباید از چشم دور بماند.
6. روش تخلیه بتن (دستی یا پمپی)
   • در روش پمپی معمولاً کنترل بیشتری روی حجم مصرفی وجود دارد، اما در روش دستی یا با باکت، احتمال افزایش مصرف بتن به دلیل هدررفت یا ریخت‌وپاش بیشتر است.

قیمت اجرای سقف وافل در سال ۱۴۰۴؛ از مصالح تا نیروی انسانی

در سال ۱۴۰۴، با توجه به افزایش هزینه مصالح ساختمانی، دستمزد نیروهای فنی، و نوسانات نرخ ارز، هزینه اجرای سقف وافل نیز با افزایش همراه بوده است. برای تصمیم‌گیری دقیق و اقتصادی، باید اجزای تشکیل‌دهنده هزینه را به تفکیک بشناسید.

اجزای اصلی مؤثر بر قیمت:

1. قالب وافل:
   قالب‌های وافل دوباره‌مصرف از جنس پلی‌پروپیلن یا ABS در سال ۱۴۰۴ با قیمت بین ۴۵۰ تا ۷۰۰ هزار تومان به ازای هر قالب به فروش می‌رسند. هر مترمربع سقف به حدود ۲ قالب نیاز دارد. قالب‌های یک‌بار مصرف ارزان‌تر هستند اما صرفاً برای پروژه‌های خاص یا کوچک توصیه می‌شوند.
2. بتن و پمپاژ:
   قیمت هر مترمکعب بتن در سال ۱۴۰۴ به‌طور میانگین بین ۱.۵ تا ۲.۲ میلیون تومان است. برای اجرای هر مترمربع سقف وافل به‌طور متوسط ۰.۳ مترمکعب بتن نیاز است. هزینه پمپ بتن نیز بسته به متراژ پروژه از ۵ تا ۱۲ هزار تومان در هر مترمربع متغیر است.
3. آرماتور:
   قیمت میلگرد در سال ۱۴۰۴ به حدود ۴۵ تا ۶۵ هزار تومان به ازای هر کیلو رسیده است. مصرف میلگرد در سقف وافل به‌طور میانگین بین ۲۵ تا ۳۵ کیلو در هر مترمربع است که حدود ۱.۲ تا ۲ میلیون تومان برای هر مترمربع هزینه دارد.
4. دستمزد اجرا:
   دستمزد اجرای سقف وافل (شامل قالب‌بندی، آرماتوربندی و بتن‌ریزی) بسته به استان، تجربه تیم اجرایی و شرایط پروژه بین ۶۰۰ تا ۹۰۰ هزار تومان در هر مترمربع برآورد می‌شود.

جمع‌بندی

سقف وافل یک انتخاب حرفه‌ای برای پروژه‌های عمرانی و ساختمانی مدرن است. با در نظر گرفتن نکات فنی، انتخاب تیم اجرایی باتجربه، و استفاده از مصالح باکیفیت، می‌توانید از تمام مزایای این سیستم بهره‌مند شوید و در عین حال هزینه‌ها را به‌صورت بهینه مدیریت کنید.
